IP防护等级划分标准

文章出处:行业资讯 责任编辑:东莞市柏奥电子有限公司 发表时间:2023-02-15


​IP 表示Ingress Protection(防护等级).IEC IP防护等级是电气设备安全防护的重要评判标准. IP防护等级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度为标准来对产品进行分类的方法,

这套系统得到了多数欧洲国家的认可,由国际电工协会IEC(International Electro Technical Commission)起草,并在IED529(BS EN 60529:1992)外包装防护等级(IP code)中宣布。


防护等级多以IP后跟随两个数字来表述,数字用来明确防护的等级。

第一位数字表明设备抗微尘的范围,或者是人们在密封环境中免受危害的程度。代表防止固体异物进入的等级,最高级别是6;
第二位数字表明设备防水的程度。代表防止进水的等级,最高级别是8。
如电机的防护等级IP65,防护等级IP55等等,接触电气设备保护和外来物保护等级(第一个数字) ,电气设备防水保护等级(第二个数字)

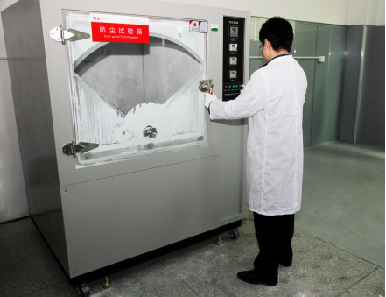

IP后第一位数字防尘防护范围(防固体)


防护范围 防护程度 定义
0 无防护 对外界的人或物无特殊的防护
1 防护50mm直径和更大的固体外来体探测器,球体直径为50mm 不应完全进入 1 水滴防护 垂直落下的水滴不应引起损害
2 防止直径大于12.5mm的固体外物侵入 防止人的手指接触到电器内部的零件,防止中等尺寸(直径大于12.5mm)的外物侵入
3 防止直径大于2.5mm的固体外物侵入 防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
4 防止直径大于1.0mm的固体外物侵入 防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
5 防止外物及灰尘 完全防止外物侵入,虽不能完全防止灰尘侵入,但灰尘的侵入量不会影响电器的正常运作
6 防止外物及灰尘 完全防止外物及灰尘侵入

IP后第二位数字:防水防护范围(防液体)

防护范围 防护程度 定义
0 无防护 对水或湿气无特殊的防护
1 防止水滴浸入 垂直落下的水滴(如凝结水)不会对电器造成损坏
2 倾斜15度时,仍可防止水滴浸入 当电器由垂直倾斜至15度时,滴水不会对电器造成损坏
3 防止喷洒的水浸入 防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
4 防止飞溅的水浸入 防止各个方向飞溅而来的水侵入电器而造成损坏
5 防止喷射的水浸入 防持续至少3分钟的低压喷水
6 防止大浪浸入 防持续至少3分钟的大量喷水
7 防止浸水时水的浸入 在深达1米的水中防30分钟的浸泡影响
8 防止沉没时水的浸入 在深度超过1米的水中防持续浸泡
例:有秤或显示仪表标示为IP65,表示产品可以 完全防止粉尘进入及可用水冲洗无任何伤害。

常用于通信产品的防护等级是IP 57(防尘和短时浸入水中时不会受影响)、IP 65(防尘和防溅水)和IP 67(防尘和短时浸入水中时不会受影响)。

采用IP 65还是采用IP 67由实际应用以及不同的测试标准来决定。IP 67并不总是比IP 65好。满足IP 67标准的元件也不一定满足IP 65标准。​
