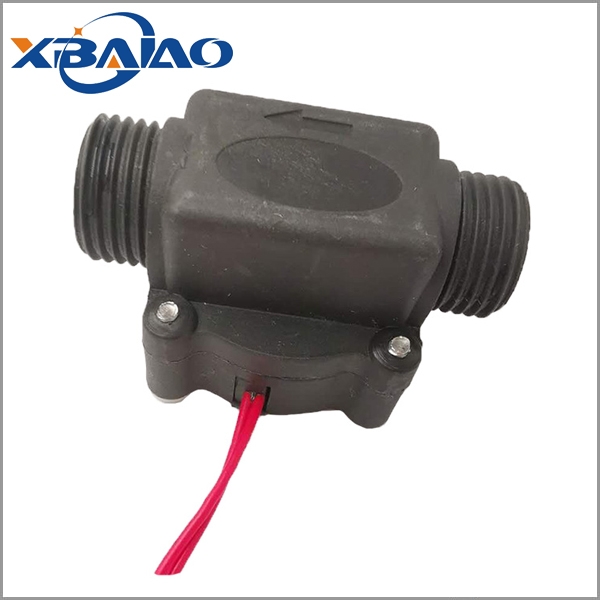

​挡板式水流开关（也叫靶式 / 挡片式）是靠水流推动挡板、触发微动开关的机械式流量保护元件，结构简单、便宜耐用，常用于冷却水 / 冷冻水断流保护。下面，小编教一下大家关于挡板式水流开关的安装方向要求：
1. 水流方向（必对准）
阀体外壳铸有水流箭头，水流必须顺着箭头流，装反直接失灵、不触发。
2. 管道安装姿态（硬性规定）
优先：水平管道安装
挡板水平摆动，灵敏、稳定，首选
垂直管道：只允许水流从下往上流
水向上冲挡板，靠水流推力正常动作
严禁：垂直向下安装
水流往下 + 挡板自重，弹簧无法复位，一直误判有水，彻底失效
3. 前后直管段要求
进水侧：≥5 倍管径直段
出水侧：≥3 倍管径直段
紧邻弯头、阀门、变径安装，水流紊乱，开关乱跳
4. 禁止安装位置
水泵吸入口（容易进气、水流不稳）
管路zui高点（积气，气推挡板误动作）
震动大、水击严重位置
