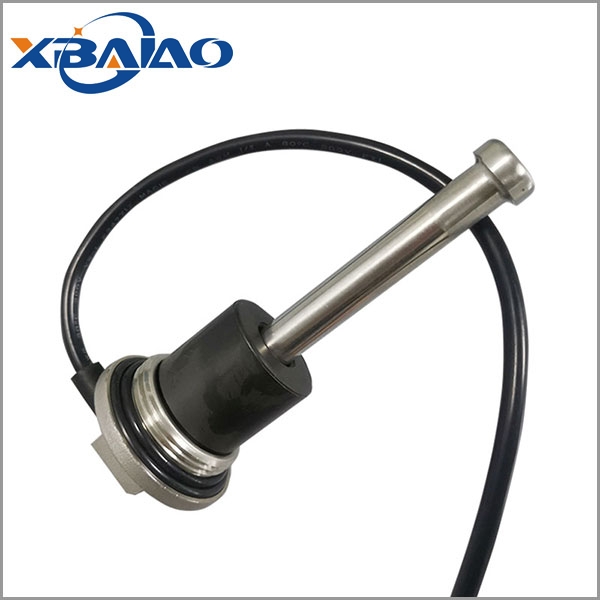

​料位传感器（物位）安装方式按传感器类型不同，分为侧壁侧装、顶部顶装、底部底装、仓外非接触、支架外挂；不同料位开关 / 料位计适配的安装形式不一样。
一、侧壁侧装（常用，点式料位开关为主）

在料仓筒壁侧面开孔，横向插入传感器，用于高料位、低料位限位报警
适用：阻旋料位开关、音叉、射频导纳、电容料位开关
1. 水平侧装（标准）
传感器水平垂直仓壁伸入仓内；
✅要点：
   - 进料一侧要加防护挡板，防止落料直接冲击叶片 / 叉体，避免打弯、损坏探头；
   - 安装位置避开物料死区、结块堆积区；
   - 螺纹 / 法兰连接，做好密封，防止粉尘外溢。
2. 向下倾斜侧装（推荐粉料）
传感器向下倾斜 15°~20° 安装，减少粉料挂料堆积在探头表面，降低误触发。
不建议向上倾斜，粉料极易堆积在探头。

二、顶部顶装（连续测量型为主，也可用于点式）

料仓顶部开孔，探头垂直向下伸入仓内
适用：超声波料位计、雷达料位计、导波雷达缆式、顶装型射频导纳
1. 法兰顶装（工业主流）
仓顶预留法兰口，传感器固定在法兰上，探头朝下。
⚠️注意：
   - 安装位置避开进料口、仓内加强筋、导流板，落料飞溅、仓内构件会干扰回波；
   - 雷达 / 超声要预留盲区；
   - 缆式导波雷达，底部固定缆绳，防止摆动。
2. 螺纹顶装
小型料斗、小料仓，小口径螺纹安装，拆装方便。

三、底部底装（较少用）

仓底向上安装探头，一般用于低位检测
适用：射频导纳、电容式；
❌缺点：容易埋料、积灰结块，清理麻烦；大块物料易撞击探头；多用于液体，固体粉料不推荐。

四、仓体外挂式（非接触，无侵入仓内）

1. 外贴式超声波 / 雷达（少数型号）
贴在料仓外壁，不用开孔；只适合薄壁非金属料仓（塑料、玻璃钢）；金属仓无法使用，精度一般。
2. 称重模块（称重式料位）
安装在料仓支腿 / 支座底部，属于外挂式，不接触物料；通过重量换算料位，料仓整体架在称重传感器上。

五、支架 / 延长杆安装（特殊工况）

1. 延长杆加长安装
仓壁很厚、或者需要伸入仓内较远位置，配加长杆；
适合高温仓，可加散热杆，降低传感器本体温度，保护电子元件。
2. 侧装悬臂支架
大仓壁厚，现场焊接支架固定探头。

✅ 通用安装注意事项

1. 开孔位置：避开物料冲击区、涡流区、仓内加强筋；
2. 密封：粉体仓法兰 / 螺纹位置加垫片，防止粉尘泄漏；防爆仓配套防爆密封接头；
3. 线缆：传感器信号线和铠装动力电缆分开敷设，减少干扰；
4. 高温工况：选用加长散热杆，把电路板放在仓外低温区域；
5. 震动大的料仓：增加减震垫片，防止探头松动；
6. 安装高度：高低料位开关位置提前计算，满足工艺的上料停机、缺料报警逻辑。
