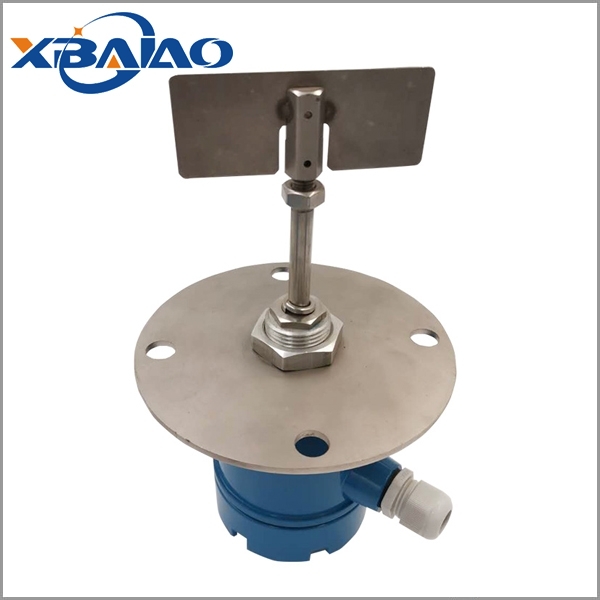

​阻旋料位开关是固体粉末、颗粒料仓专用机械式料位检测仪表，用于满料、空料报警，控制进料停机、补料启停；依靠电机带动叶片旋转，物料阻挡叶片就输出开关接点信号。那么，关于阻旋故障绝大多数来源于安装不当，阻旋料位开关分为安装位置、机械安装、轴与叶片、接线、扭力调试、防爆特殊要求。
一、安装位置选择

1. **远离进料落料区**
尽量避开物料直接冲击叶片；如果无法避开，**必须加装挡料防护板**，防止物料砸弯、砸断叶片，也避免冲击造成误报警。
2. 避开仓壁死角、积料角落，叶片与仓内壁保留≥30 mm 间隙，防止仓壁挂料造成假信号。
3. 不要布置在振动器、破拱气锤附近，设备振动会导致误动作、内部扭力机构损坏。
4. 高位报警：叶片设置在料仓zui高允许料位下方；低位报警叶片要高于仓底，避免底部死料长期卡死叶片。

二、侧壁水平安装（常用）

1. 本体略微向下倾斜 **10°～20°**，减少粉尘、物料堆积在轴根密封位置，降低卡滞风险。
2. **接线盒电缆引入口必须朝下**，防止粉尘、冷凝水进入接线盒内部。
3. 法兰 / 螺纹连接处垫片完整压紧，做好防尘密封，防止仓内粉尘外溢。
4. 叶片不能朝上安装，朝上极易积料挂料，出现误报。

三、顶部垂直安装（从上往下探入料仓）

1. 轴长＞1m 优先选用**软轴结构**；硬长轴要加保护套管，减少物料侧向冲击摆动，避免轴弯曲变形。
2. 轴下端叶片不能接触仓内固定构件，预留活动空间。
3. 大颗粒重物料，叶片选用加厚型，防止撞击变形。

四、轴、叶片相关要点

1. 安装前检查叶片无变形、松动；叶片螺丝锁紧，必要上厌氧胶防松。
2. 叶片不能和仓内加强筋、管道、支架发生干涉碰撞。
3. 高温工况：确认轴、密封件耐温等级匹配仓内温度；高温款不可用普通橡胶密封。
4. 腐蚀性粉尘环境，壳体、轴优先选 304 不锈钢。

五、接线与接地

1. 断电再开盖接线；分清电源、公共端 COM、常开 NO、常闭 NC；输出是无源干接点，负载不能超过接点额定电流。
2. 外壳可靠接地。
3. 电缆接头锁紧密封，防止粉尘顺着电缆进入仪表内部。
4. 防爆型：严格按照防爆规范，使用防爆格兰头，隔爆面不能损伤，严禁私改接线腔。

六、扭力（灵敏度）安装后调试（必做）

1. 通电空载，确认叶片匀速正常旋转。
2. 用手握住叶片模拟物料阻挡，确认继电器可靠翻转报警；松开后自动恢复旋转。
- 重颗粒、大物料：扭力调大，避免冲击误触发
- 轻粉末低密度物料：扭力调小，保证能刹住叶片报警
扭力不要调到极限，预留余量。

七、安装后测试检查

1. 通电观察：无料状态叶片平稳转动，无卡滞异响。
2. 手动制动叶片，PLC / 指示灯确认报警信号正常输出。
3. 复查：接线盒朝下、密封完好，叶片无干涉、无变形。

八、常见错误安装

❌叶片正对进料口，不加挡料板，物料直接砸叶片。
❌水平安装接线盒出线口朝上，进水进灰烧毁内部电路。
❌叶片紧贴仓壁，壁挂料一直顶住叶片，永久误报。
❌长硬轴垂直安装不加保护，物料冲击轴弯曲。
❌扭力一次调到大，埋料也不报警；扭力太小轻微气流就误报警。
❌防爆款不使用防爆格兰，密封失效失去防爆性能。
